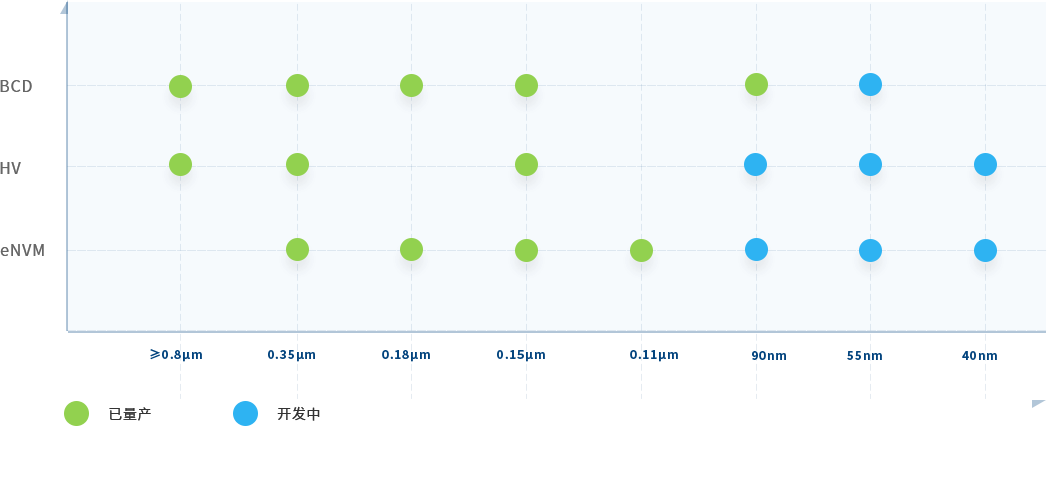

技术简介

• BCD是一种单片集成工艺技术
  ，将BJT、CMOS、DMOS器件集成到统一芯片
  ，综合BJT器件高跨导、强负载驱动能力
  ，CMOS器件集成度高以及DMOS器件高耐压、高效能及低功耗蹬着点
  ，使BCD工艺大幅降低功耗
  ，提高系统机能
  ，提升靠得住性和降低成本


平台开发近况

• 太阳集团官网8722BCD(Bipolar-CMOS-DMOS)技术基于先进的CMOS工艺平台
  ，开发出各类电压的高机能
  ，低导通电阻LDMOS
  ，以优越的机能和较低的成本满足各类客户的需要。目前0.15μm 5~40V EPI BCD 、0.18μm 5~30V BCD及 0.8μm 700V BCD已实现大规模量产；90nm 40V BCD, 以及 0.15um 60V 和 120V BCD已起头试产。将持续往更优机能
  ，更高电压
  ，更先进节点发展。




工艺能力

• 低导通电阻
  ，Deep Trench Isolation for 120V BCD, double resurf, selfalign Pbody, Thin Rox
  ，fully isolatio

利用产品

•  宽泛利用于电源治理
  ，DC-DC
  ，AC-DC
  ，LED驱动
  ，电机驱动
  ，电池治理
  ，物联网等产品开发。

技术简介

• LCD/LED等显示驱动芯片
  ，要求驱动高压信号
  ，无大功率要求
  ，所以基于传统CMOS工艺技术的低成本HV-CMOS工艺造程应运而生。HV CMOS是传统CMOS工艺向高压的延长
  ，HV CMOS将CMOS和高压MOS器件集成在统一芯片上来实现高压驱动
  ，成本较BCD工艺更低。


平台开发近况

• 太阳集团官网8722HV CMOS技术基于先进的CMOS工艺平台
  ，开发出多种电压的HV CMOS器件
  ，以优越的机能和较低的成本满足各类面板驱动IC产品需要。当前0.15μm 1.8/3.3/18V HV CMOS工艺开发实现
  ，已起头试产；90nm 1.32/3.3/5/6/32V HV CMOS系列工艺开发中。将持续往更丰硕电压
  ，更先进节点发展。


工艺能力

• 穿栅工艺、共阱工艺、深STI深宽比填充、MIM工艺、铜铝混合工艺


利用产品

• 宽泛利用于电视机、电脑、消费类电子及可穿戴设备的显示面板驱动等产品。

技术简介

• eNVM是在逻辑工艺平台基础上开发出带有非挥发存储器？榈男酒
  ，太阳集团官网8722提供多种嵌入式非易失性存储器（eNVM）技术
  ，蕴含一次性可编程存储器（OTP）, 屡次可编程存储器（MTP）
  ，电子保险丝一次性可编程存储器（e-fuse）。目前在开发嵌入式闪存（e-flash）以及铁电存储器（FRAM） 技术


平台开发近况

• 太阳集团官网8722提供多种嵌入式非易失性存储器（eNVM）技术
  ，技术节点覆盖0.35μm到0.15μm量产工艺以及0.11μm到40nm在研工艺
  ，为各工艺平台提供了靠得住和高效的存储规划
  ，目前0.11 μm e-flash工艺开发进行中
  ，预计2024年实现
  ，90nm e-flash预计2025年实现
  ， 0.11μm FRAM平台先导客户产品导入成功
  ，2D产品已成功量产
  ，3D产品预计年底量产
  ，产品涉及串行和并行的独立和嵌入式类型


工艺能力

• Floating gate
  ，HK工艺
  ，深孔刻蚀工艺
  ，3D铁电存储


利用产品

• 太阳集团官网8722提供了齐全的嵌入式非易失性存储技术与宽泛IP支持
  ，可利用于智能卡
  ，微处置器
  ，电源治理IC等, 宽泛涉及消费电子
  ，物联网
  ，汽车电子和工业节造等领域。
